E4991B Empedans Analizörlerini fabrikamızdan satın alacağınızdan emin olabilirsiniz. 1 MHz ila 3 GHz frekans aralığı, geniş empedans aralığında %0,65 temel doğruluk, sıcaklık özellikleri analizi için malzeme ölçüm seçenekleri ve geçirgenlik ve geçirgenliğin doğrudan okuma fonksiyonuna sahip E4991B Empedans Analizörü.
E4991B Empedans Analizörlerini fabrikamızdan satın alacağınızdan emin olabilirsiniz. E4991B Empedans Analizörü 1 MHz - 3 GHz

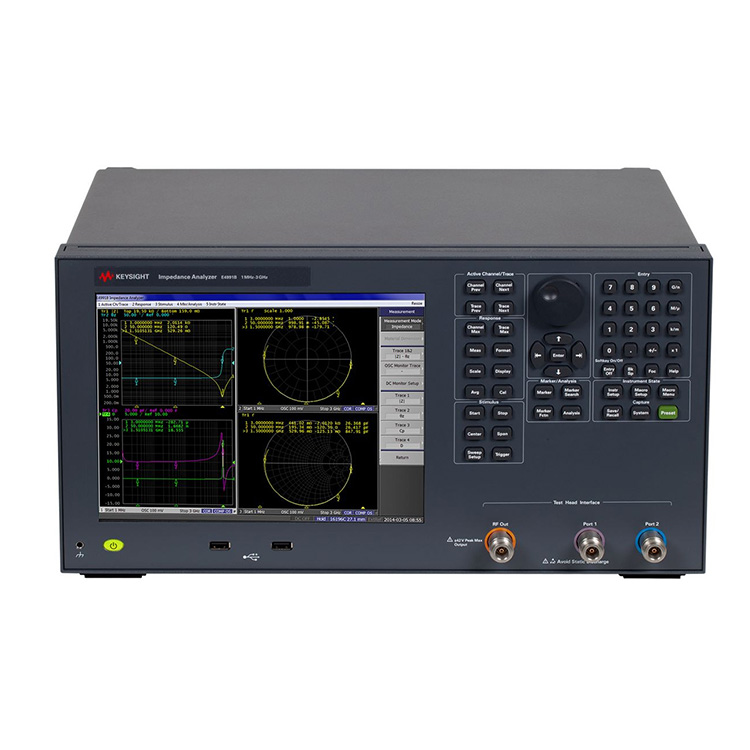

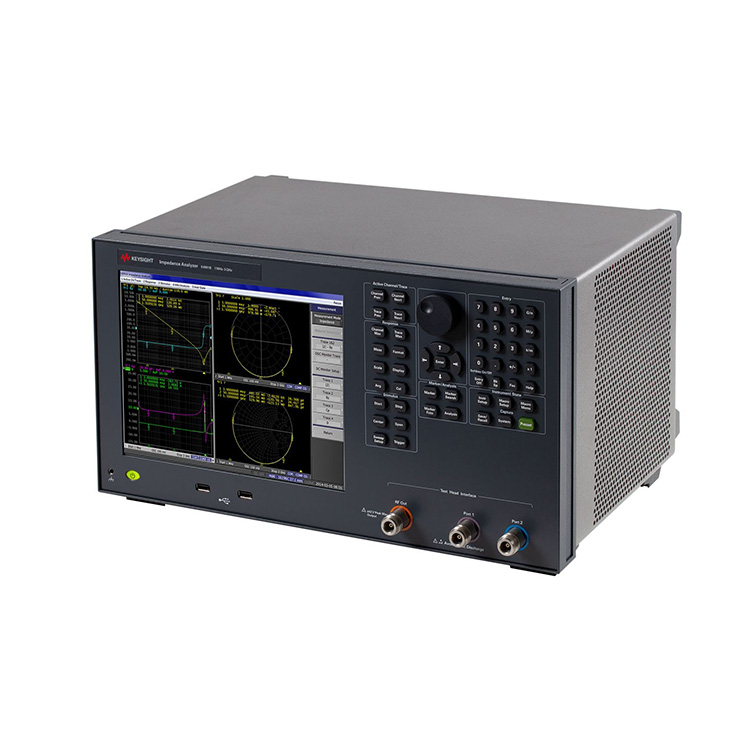

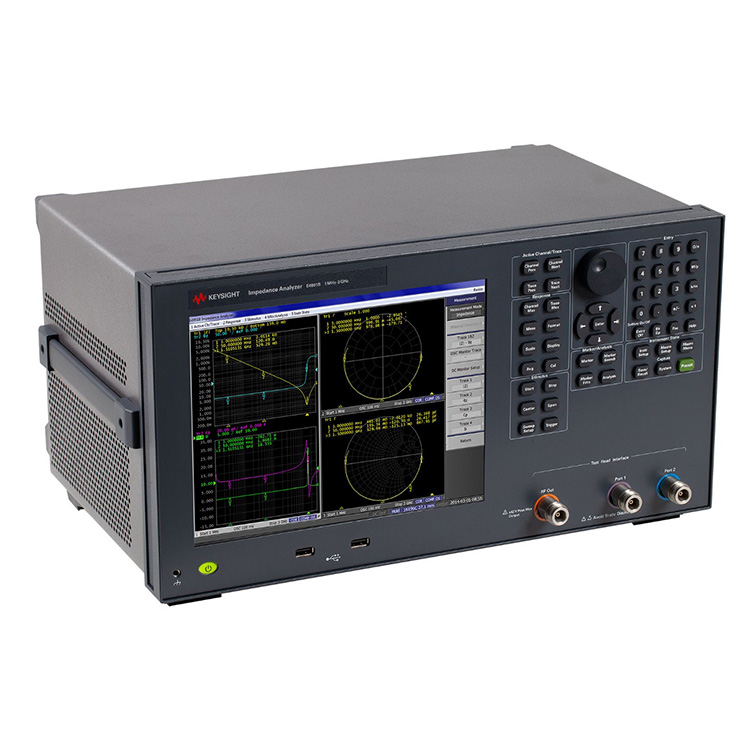

Keysight E4991B Empedans Analizörü elektronik bileşenleri, yarı iletken cihazları ve malzemeleri karakterize etmek ve değerlendirmek için mükemmel bir çözümdür.
Yükseltilebilir üç frekans seçeneği: 1 MHz ila 500 MHz/1 GHz/3 GHz
Temel doğruluk ±%0,65 ve 120 mΩ ila 52 kΩ empedans aralığı (%10 ölçüm doğruluğu aralığı)
Ölçüm parametreleri: |Z|, |Y|, θ, R, X, G, B, L, C, D, Q, |Γ|, Γx, Γy, θΓ, Vac, Iac, Vdc1, Idc1 (1. Seçenek 001 gereklidir)
Dahili DC öngerilim (Seçenek 001): 0 V ila ±40 V, 0 A ila ±100 mA
Dokunmatik ekranlı 10,4 inç renkli LCD'de 4 kanallı ve 4 izli
Veri analizi fonksiyonu: Eşdeğer devre analizi, limit çizgisi testi
Dielektrik/manyetik malzeme ölçümü (Seçenek 002): |εr|, εr', εr'', tanδ(ε), |μr|, μr', μr'', tanδ(μ)
Sıcaklık karakteristikleri ölçümü (Seçenek 007) ve güvenilir levha üzerinde ölçüm (Seçenek 010) yetenekleri
Malzeme ölçüm seçenekleri, sıcaklık özellikleri analiz yeteneği (Seçenek 007) ve geçirgenlik ve geçirgenliğin doğrudan okuma fonksiyonunu (Seçenek 002) sağlar.
Prob istasyonu bağlantı kiti (Seçenek 010), 3 GHz'e kadar doğru bir plaka üstü veya mikro bileşenli empedans ölçüm çözümü sunar.
E4991B, ölçümleri basit ve güvenilir hale getirmek için tasarlanmış çok çeşitli test aksesuarlarını destekler.
İster Ar-Ge, Kalite Güvence veya denetim alanında olun, E4991B elektronik bileşenleri, yarı iletken cihazları ve malzemeleri karakterize etmek ve değerlendirmek için ideal bir çözümdür.
Malzeme ölçümü için E4991B, N1500A-005 malzeme ölçüm paketiyle çalışır ve fikstürlerin kurulumundan rapor oluşturmaya kadar ölçüm kolaylığı (1 GHz'e kadar) sağlar.
| Ek Bilgiler: | RF IV, doğru empedans değerlendirmesi için uygundur Eşdeğer devre analizi (7 model) Malzeme ölçümü. (ops. 002) Sıcaklık karakteristik testi (ops. 007) Plaka üzeri empedans ölçümü. prob istasyonlu (ops. 010) 4 kanal, 4 iz |
| Temel Doğruluk: | %0,65 |
| DC Önyargısı: | 0 V ila ±40 V, 0 A ila ±100 mA (seçenek 001) |
| Sıklık: | 1 MHz ila 500 MHz/1 GHz/3 GHz |
| Maksimum Frekans: | 3 GHz |
| Ölçüm: | RF-IV yöntemi |
| Ölçüm Aralığı (Doğruluk <%10): | 120 mΩ ila 52 kΩ |
| Diğer Özellikler: | Eşdeğer Devre analizi, limit çizgisi testi, vb. Dielektrik/manyetik malzeme ölçümü (seçenek 002), Sıcaklık karakteristikleri ölçümü (seçenek 007), |
| Özel özellikler: | yok |
| Hedef DUT: | Genel Amaçlı cihaz Malzeme |
| Tip: | Empedans Analizörü |
