Profesyonel üretici olarak size yüksek kaliteli R&S NRP90SN Üç Yollu Diyot Güç Sensörleri sunmak istiyoruz. Üç yollu diyot güç sensörleri, sürekli ortalama, patlama ortalaması, zaman dilimi ortalaması, geçit ortalaması ve iz ölçümlerini destekledikleri için çok sayıda uygulama için uygundur.
| Modeller | R&S®NRP90SN |
| Frekans aralığı | 50 MHz - 90 GHz |
| Seviye aralığı | -70 dBm - +20 dBm |
| LAN arayüzü | √ |
| Bağlayıcı türü | 1,35 mm (m) WR 12, WCA12-135 aracılığıyla |
CW ve modüle edilmiş sinyaller için hızlı ve doğru güç ölçümleri
100.000 okuma/sn

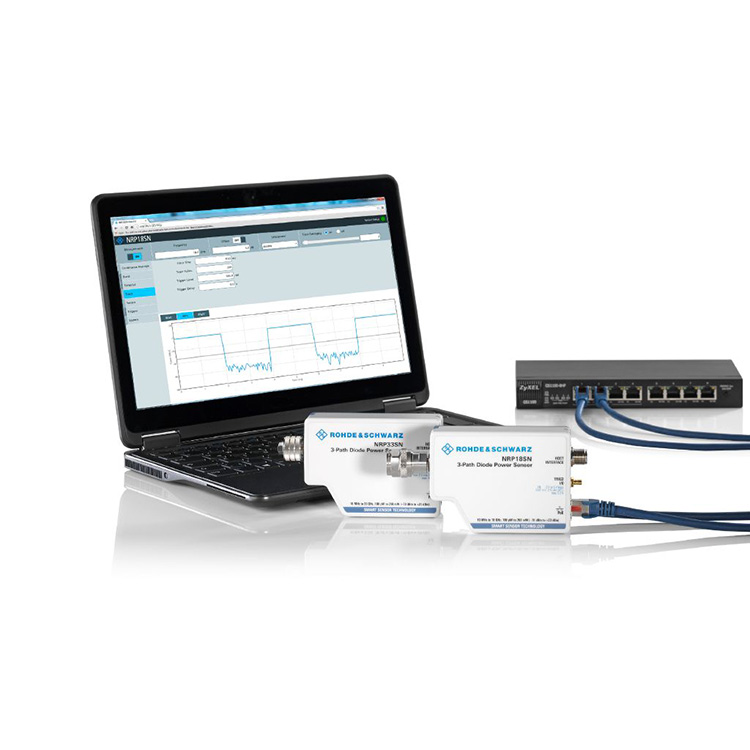

LAN ve USB üzerinden kontrol ve izleme
Yüksek güçlü uygulamalara yönelik sensörler
R&S®NRX ana ünitesiyle esnek çalışma

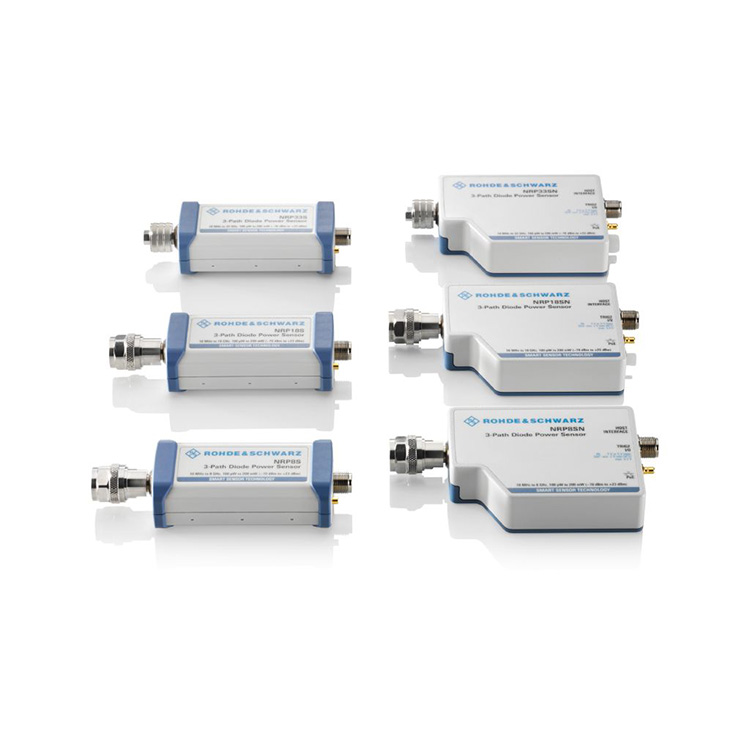

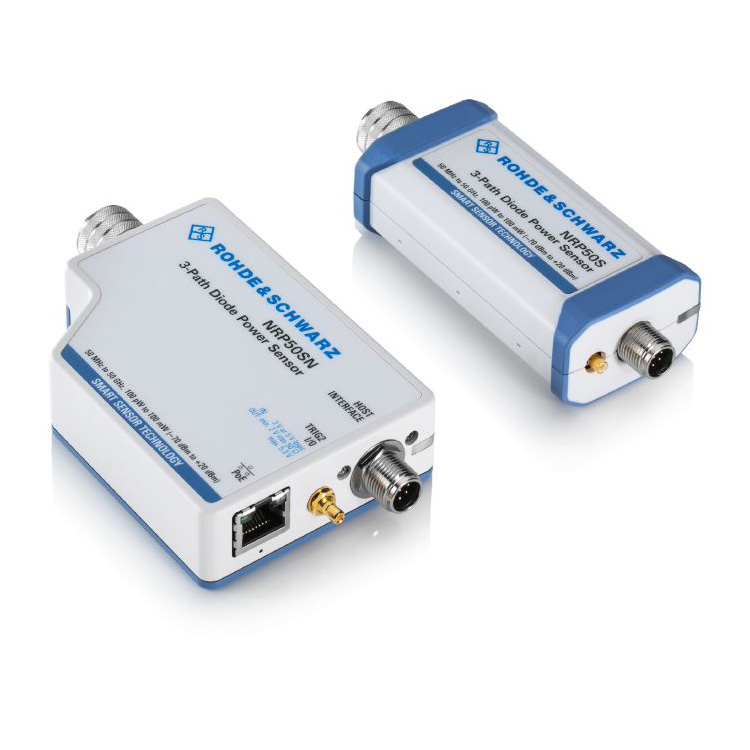

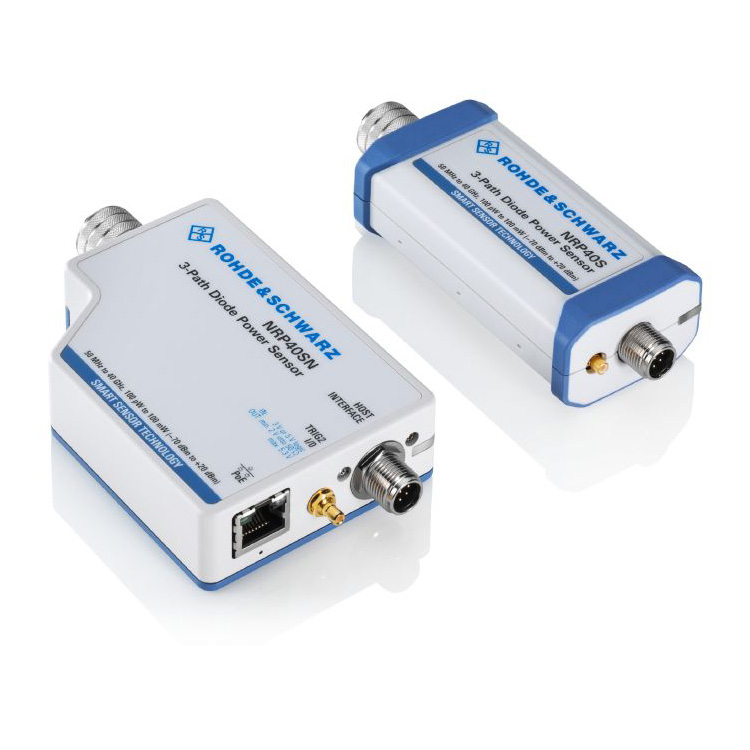

R&S®NRPxxS/SN güç sensörleri, her biri optimum dedektör aralığında çalıştırılan üç ayrı diyot yolu kullanır. Sonuç olarak, modülasyon türünden bağımsız olarak ortalama güç yüksek doğrulukla belirlenebilmektedir. Ölçüm sonuçları parazitli sinyallerden veya harmoniklerden neredeyse hiç etkilenmez. R&S®NRPxxS/SN güç sensörleri bu nedenle termal güç sensörlerine benzer şekilde davranır ancak önemli ölçüde daha yüksek hız sunar. –70 dBm'lik mükemmel bir alt ölçüm sınırıyla 93 dB'ye kadar dinamik aralık sağlarlar.
Birçok uygulama için ideal çözüm
Üç yollu diyot güç sensörleri, sürekli ortalamayı, patlama ortalamasını, zaman aralığı ortalamasını, geçit ortalamasını ve iz ölçümlerini destekledikleri için çok sayıda uygulama için uygundur. Olağanüstü performans ve benzeri görülmemiş ölçüm hızı ve doğruluğu sunan sensörler, GSM ve 3GPP gibi kablosuz sinyallerin yanı sıra LTE, LTE-Advanced veya 5G gibi daha yüksek bant genişliğine sahip sinyaller üzerinde hassas ortalama güç ölçümleri gerçekleştirmek için kullanılabilir.
Geliştirilmiş geçiş yolu konsepti
R&S®NRPxxS(N) güç sensörleri, her biri optimum dedektör aralığında çalıştırılan üç ayrı diyot yolu kullanır. Ortalama güç, modülasyon tipine bakılmaksızın yüksek doğrulukla belirlenebilir. Ölçüm sonuçları parazitli sinyallerden veya harmoniklerden neredeyse hiç etkilenmez. R&S®NRPxxS(N) güç sensörleri bu nedenle termal güç sensörlerine benzer davranır ancak önemli ölçüde daha yüksek hız ve 93 dB'ye kadar dinamik aralık sunar.
-70 dBm'ye kadar düşük seviyelerde bile
Düşük seviyelerde ölçüm doğruluğunu arttırmak için birden fazla ölçülen değerin ortalamasının alınması gerekir. Ortalama alma, gürültü bileşenini azaltırken aynı zamanda ölçümü de yavaşlatır. R&S®NRPxxS(N) güç sensörleri bu nedenle son derece düşük ölçüm gürültüsü dikkate alınarak tasarlanmıştır.
R&S®NRPxxS(N) güç sensörleri, şu anda piyasada mevcut olan en yüksek hız ve doğrulukla –70 dBm alt sınırına kadar ölçümler gerçekleştirebilir.
100.000 ölçüm/sn'ye kadar sınırsız zamanlı ölçüm
Hızlı sürekli ortalama modunda, R&S®NRPxxS(N) güç sensörleri, herhangi bir ölçümü kaybetmeden minimum 100 µs tetikleme tekrar süresiyle 100.000'e kadar tetiklenen ölçüm/s gerçekleştirebilir. Bu ölçüm hızına tamponlu mod kullanılarak ulaşılır. Tamponlu modda, ölçülen tüm veriler sensörün içinde toplanır ve tek blok halinde sensörün ana bilgisayarına iletilir. R&S®NRPxxS(N) sensörleri yeni hızlı modu zaman sınırlaması olmaksızın gerçekleştirir!
30 W'a kadar güç ölçümleri yapın

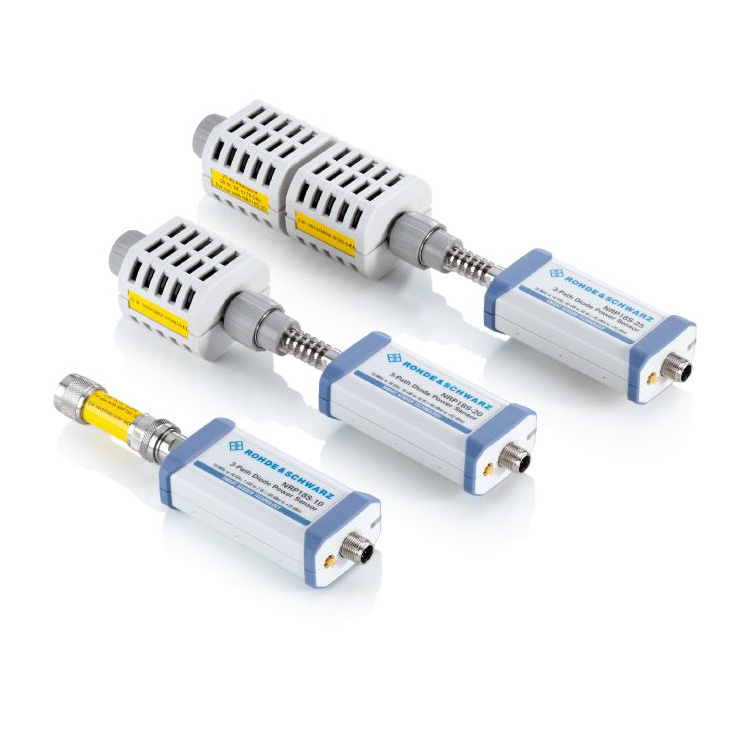

R&S®NRP18S-10, R&S®NRP18S-20 ve R&S®NRP18S-25 yüksek güçlü üç yollu diyot güç sensörleri, bir R&S®NRP18S ve bir 10/20/25 dB yukarı akış zayıflatıcıdan oluşur. 2 W, 15 W ve 30 W'a kadar güç ölçümü yapabilmektedir. Zayıflatıcı ile birlikte kullanıldığında sensör ile zayıflatıcı arasındaki uyumsuzluk hataları otomatik olarak düzeltilir. Zayıflatıcının S parametreleri üretim sırasında belirlenir ve sensörde saklanır.
Termal vakum (TVAC) odalarında kullanılmak üzere özel olarak tasarlanmıştır

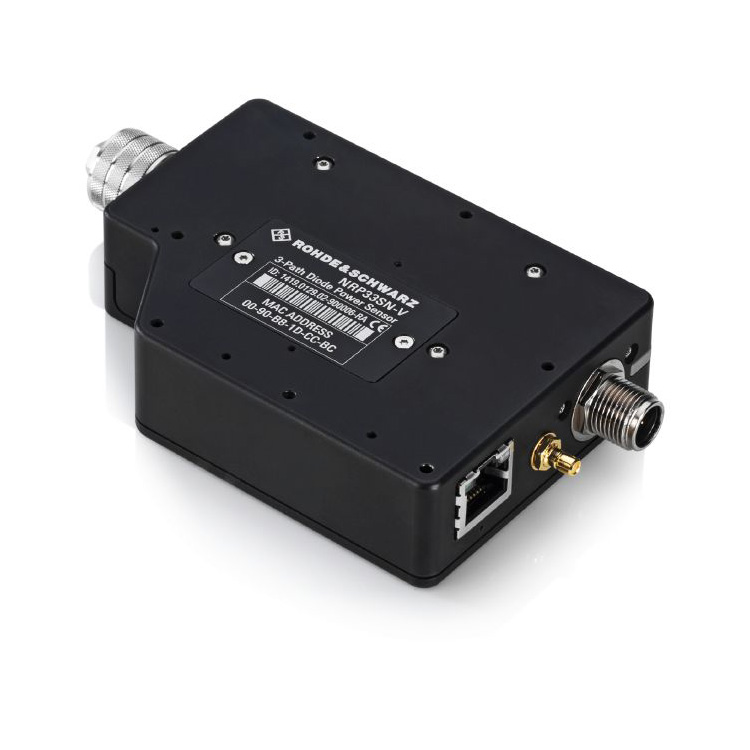

R&S®NRPxxSN-V TVAC uyumlu güç sensörü, 67 GHz'e kadar frekans aralığındaki uydu iletişim uygulamaları için tasarlanmıştır. Tüm bileşenler üretim süreci sırasında bir vakum odasında pişirilir, böylece gaz çıkışı minimuma indirilir. LAN özelliği sayesinde güç sensörleri haznenin dışından kolaylıkla kontrol edilip izlenebilmekte, mahfazadaki havalandırma delikleri ise basınç eşitlemesini sağlamaktadır.
