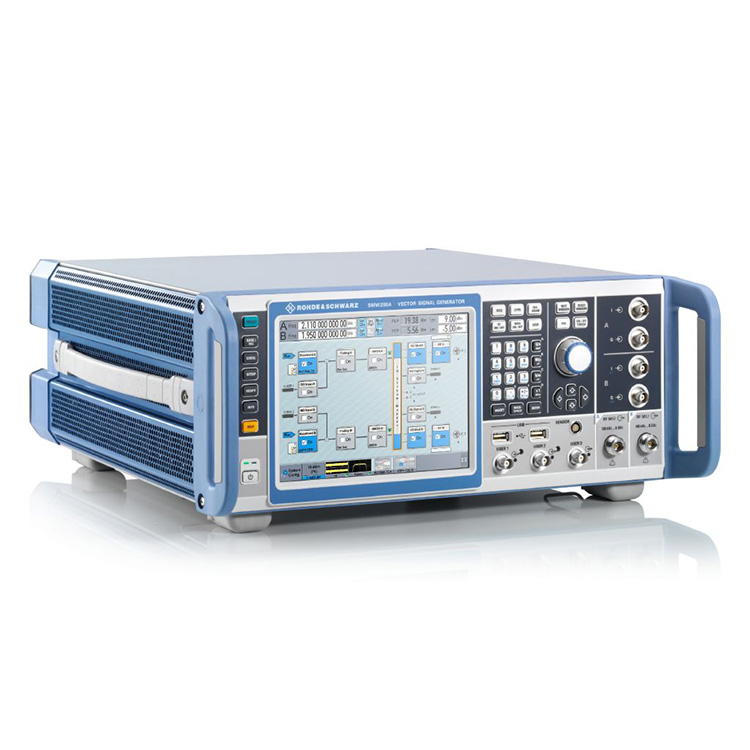

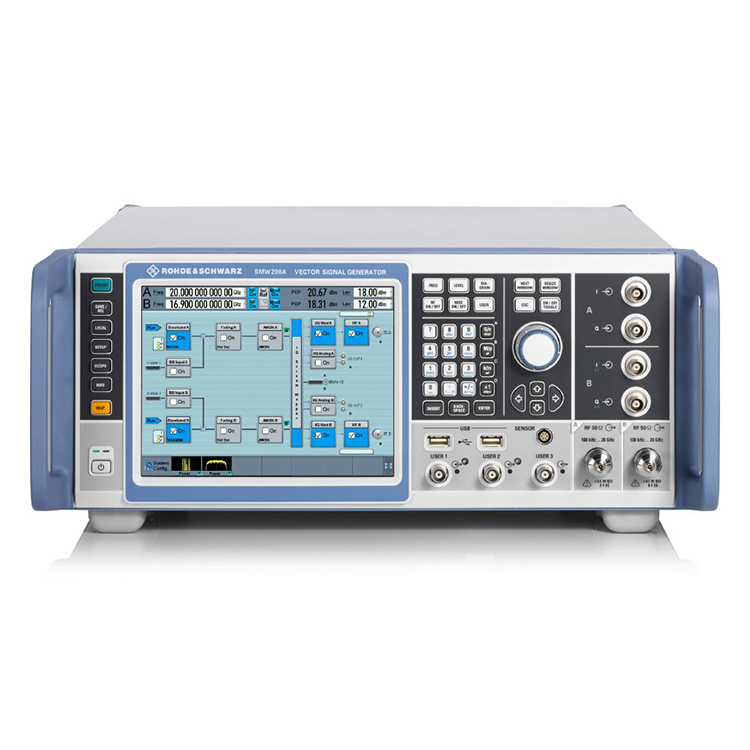

Profesyonel üretici olarak size R&S SZU100A Sinyal Jeneratörlerini sunmak istiyoruz. Ayrıca maksimum iki dahili temel bant modülü ve dört sönümleme simülatör modülü ile donatılabilir. Bu konsept, tek bir ünitede iki adet tam özellikli vektör sinyal oluşturucu sunarak karmaşık sinyal senaryolarının kolayca oluşturulmasını sağlar.
| Ürün Adı | Frekans aralığı | Seviye aralığı | I/Q modülasyonu bant genişliği | Harmonikler |
| R&S®SZU100A | 100kHz - 67GHz | -120dBm - +18dBm | 2 GHz dahili 2 GHz harici |
< -55dBc >3,5GHz |
67 GHz'e kadar frekans aralığı (çift yol: 44 GHz'e kadar)
2 GHz modülasyon bant genişliği
800 MHz'e kadar bant genişliği ve 8x8 MIMO'ya kadar entegre sönümleme
Tüm önemli dijital iletişim standartları için sinyal üretimi
Gelişmiş GNSS ve radar simülatörü
Profesyonel üretici olarak size R&S SZU100A Sinyal Jeneratörlerini sunmak istiyoruz. Performans ve işlevsellik gereksinimleri, test kurulumuna ve uygulamaya bağlı olarak değişir. R&S®SZU100A, bu çeşitli gereksinimleri karşılamada rakipsizdir ve sinyal üreteçleri için yeni standartlar belirler. R&S®SZU100A, bileşenler, modüller ve komple baz istasyonları da dahil olmak üzere her türlü DUT'u geliştirirken ve doğrularken, en yüksek performansla uygun test sinyallerini kolayca üretir. R&S®SZU100A, uygulamaların tam olarak ihtiyaç duyduğu seçeneklerle donatılabilen esnek bir modüler tasarıma sahiptir. Klasik tek yollu vektör sinyal oluşturucudan çok kanallı MIMO alıcı test cihazına kadar her türlü konfigürasyon mümkündür.
R&S®SZU100A, tek yollu bir cihaz olarak 67 GHz'e kadar ve çift yollu bir cihaz olarak 44 GHz'e kadar olan frekans aralığını kapsar. Ayrıca maksimum iki dahili temel bant modülü ve dört sönümleme simülatör modülü ile donatılabilir. Bu konsept, tek bir ünitede iki adet tam özellikli vektör sinyal oluşturucu sunarak karmaşık sinyal senaryolarının kolayca oluşturulmasını sağlar.
R&S®SZU100A'daki standart üst düzey sentezleyici, olağanüstü SSB faz gürültüsü ve harmonik olmayan performans sağlar. Performansı daha da artırmak için çeşitli düşük faz gürültüsü seçenekleri mevcuttur. R&S®SMW-B711/B721 ultra düşük faz gürültüsü seçenekleri, sınıfının en iyisi faz gürültüsü performansını mümkün kılar. R&S®SZU100A, spektral saflık gerektiren ölçümler için mükemmeldir.
2 GHz'e kadar RF bant genişliğine sahip geniş bant I/Q modülatörü, kablosuz iletişim, uydu iletişimi ve radar dahil olmak üzere frekans aralığındaki tüm uygulamaları kapsar. Dahili ana bant maksimum 2 GHz RF modülasyon bant genişliğine sahip sinyaller üretebilir.
Son teknoloji ürünü D/A dönüştürücüler ve mükemmel RF zincir tasarımı, mükemmel EVM performansıyla 2 GHz bant genişliği üzerinden < 0,4 dB'lik olağanüstü modülasyon frekans tepkisi sağlar.
R&S®SZU100A, 800 MHz'e kadar sönümlenen bant genişliği için entegre kanal emülasyonu sunar. Tüm önemli standartlar için sönümleme profilleri ön ayar olarak mevcuttur. 64'e kadar sönümleme kanalıyla, 2x2, 3x3, 4x4, 8x4, 4x8 ve 8x8 gibi tüm önemli MIMO sönümleme senaryoları tek bir cihazda yapılandırılabilir. Sekiz adede kadar taşıyıcının toplanması da desteklenir ve SGT100A sinyal üreteci modülleri, sekiz adede kadar RF yolu sağlayacak şekilde bağlanabilir.

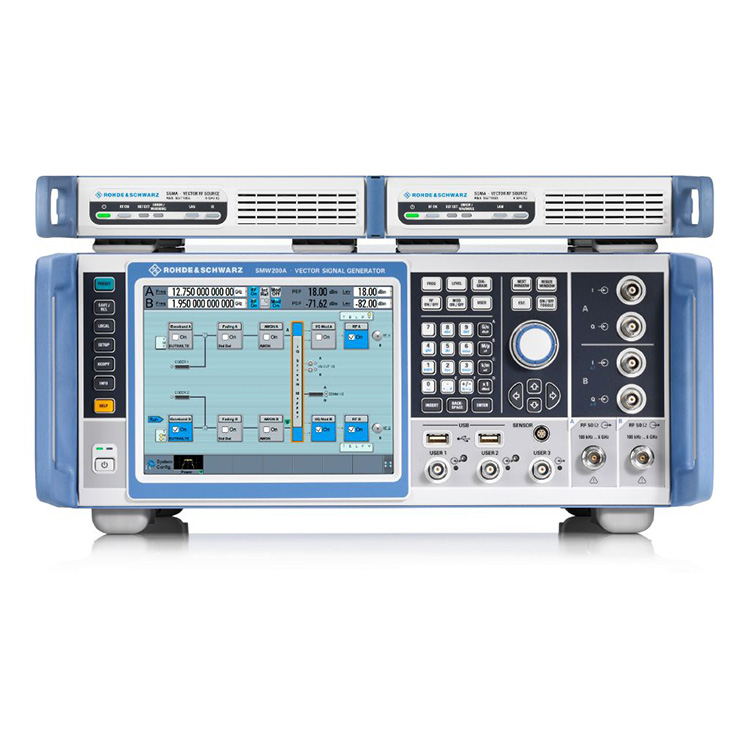

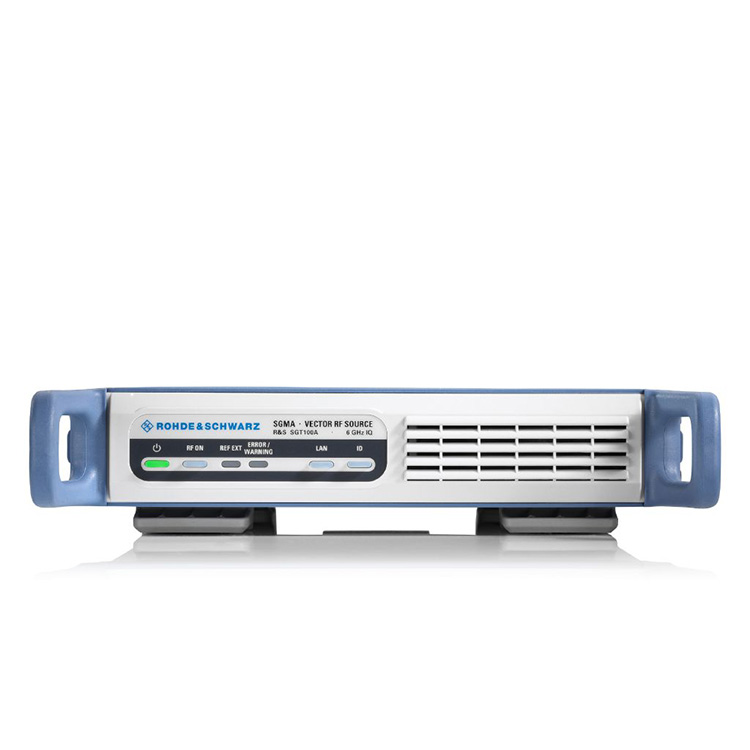

R&S®SZU100A'dan çalıştırılan altı R&S®SGT100A sinyal üreteci modülüne sahip iki yollu R&S®SZU100A;
Yerleşik R&S®SZU100A grafik fonksiyonu, üretilen sinyalleri gerçek zamanlı olarak görüntüler. Kullanıcı ekran tipini seçebilir, ör. I/Q'ya karşı zaman, frekans spektrumu, vektör diyagramı veya CCDF. R&S®SZU100A ayrıca, uzaktan komut dizisine sahip bir dosya oluşturmak için tüm manuel çalıştırma adımlarını kaydeden, kod oluşturuculu bir SCPI makro kaydedici de sunar. MATLAB®, CVI veya Python için doğrudan yürütülebilir kod oluşturmak için entegre kod şablonları sağlanmıştır.
Gerçek zamanlı grafiksel sinyal izleme, karmaşık sinyaller üretirken son derece kullanışlıdır.
Kablosuz iletişim standartları
Gerçek zamanlı zarf takibi
GNSS simülasyonu
Radar simülasyonu
