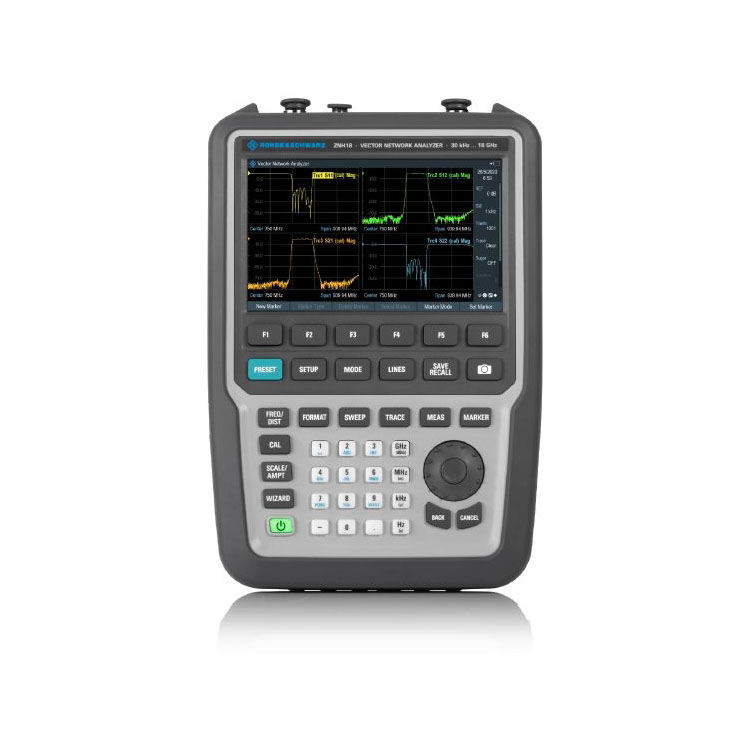

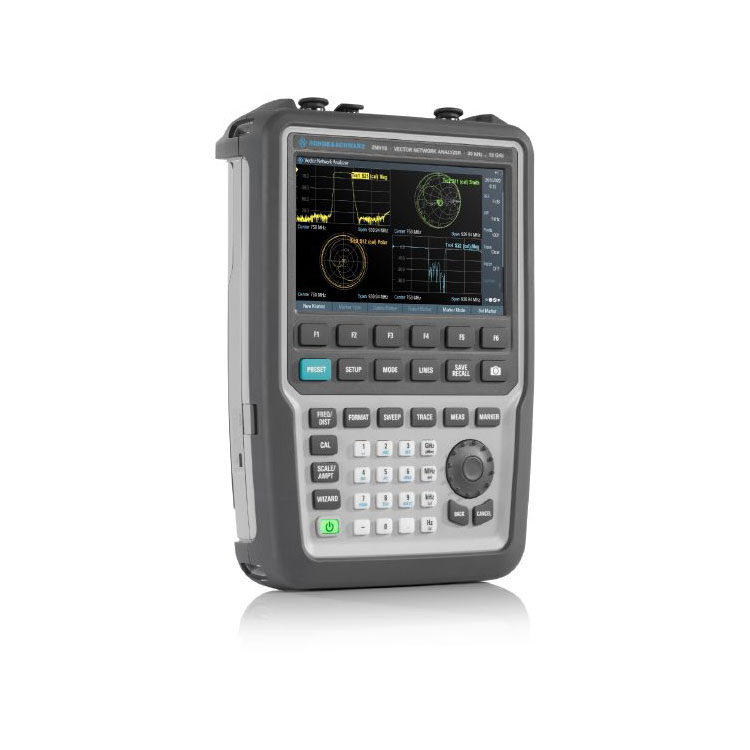

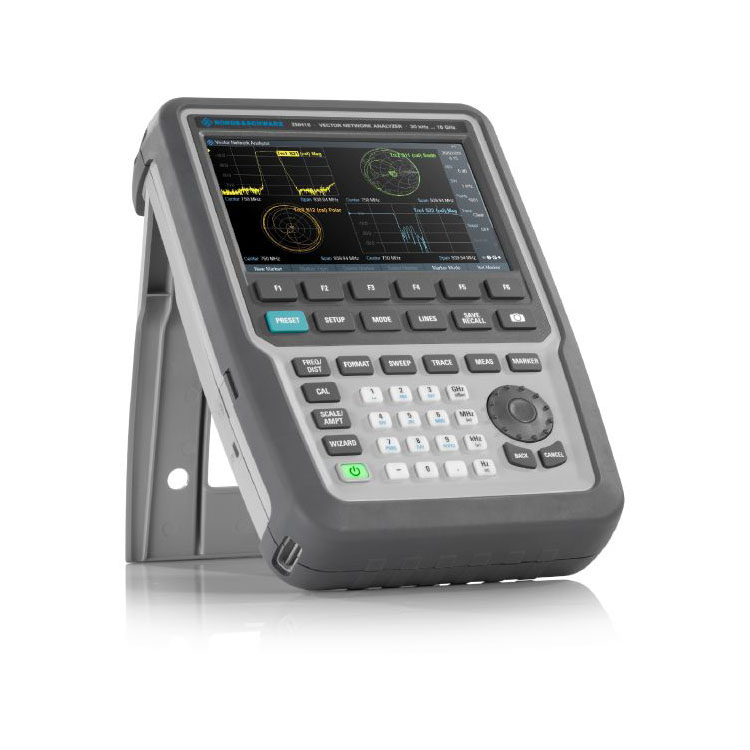

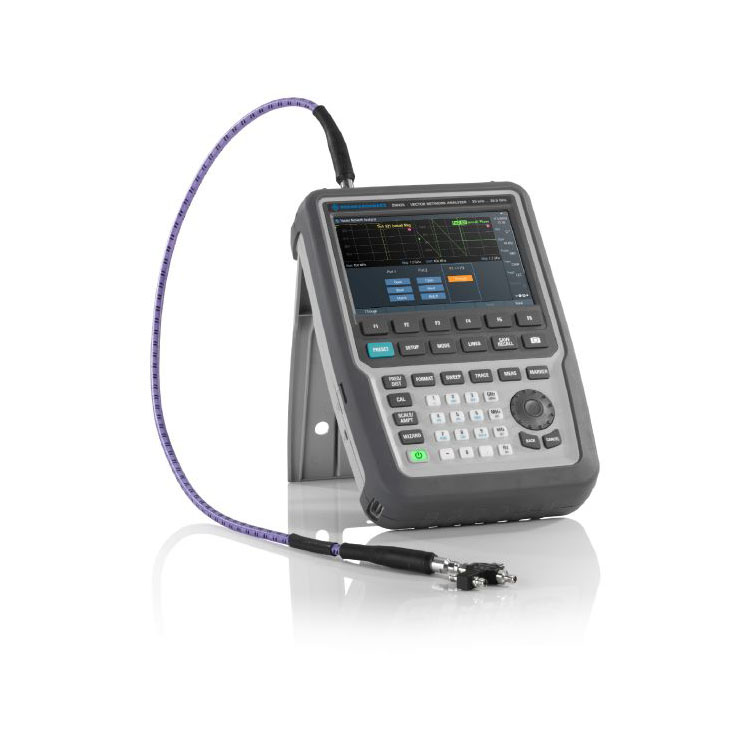

R&S ZNH18 El Tipi Vektör Ağ Analizörü

R&S ZNH18 El Tipi Vektör Ağ Analizörü

Ana unsurlar

30 kHz'den 4/8/18/26,5 GHz'e kadar frekans aralığı

Temel cihazla tek portlu kablo ve anten ölçümü

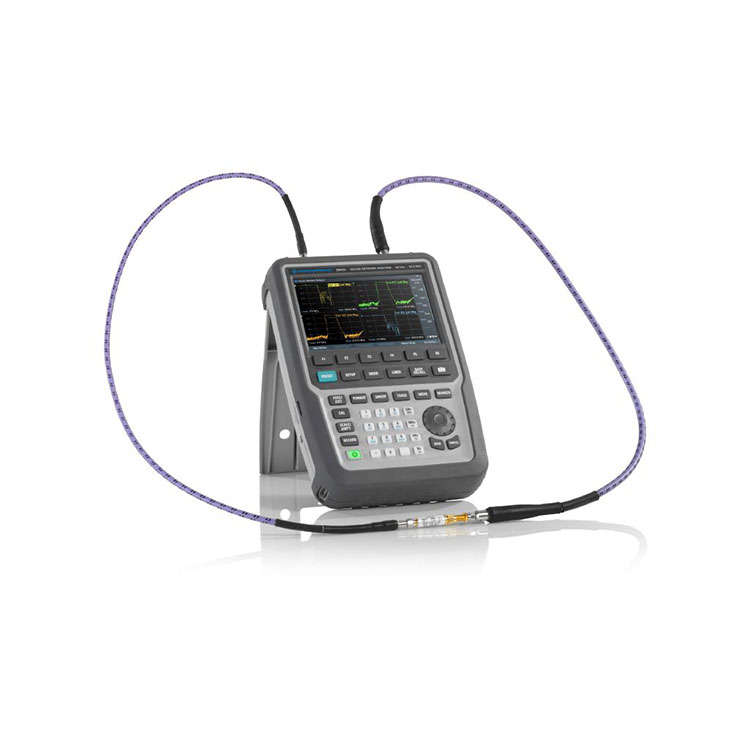

Temel cihazla S parametresi (S11, S12, S21, S22) ölçümü

Filtre ve anten izolasyon ölçümleri için 100 dB (tipik) dinamik aralık

Yansıtıcı olmayan ekran, küçük form faktörü, sağlamlaştırılmış muhafaza (IP51)

Dört alıcı mimarisi

Profesyonel üretici olarak size R&S ZNH18 El Tipi Vektör Ağ Analizörünü sunmak istiyoruz. Gelişmiş RF mimarisi en yeni kalibrasyon türlerine erişim sağlar

Dört alıcı mimarisi, hem bağlantı noktası 1 hem de bağlantı noktası 2'de özel referans alıcıları ve test alıcılarından oluşur. Bu, R&S®ZNH'nin bilinmeyen, açık, kısa ve eşleşme (UOSM) kalibrasyonu gibi daha gelişmiş kalibrasyon türlerini desteklemesine olanak tanır. Bu kalibrasyon, test bağlantı noktalarında farklı giriş veya çıkış konektörü türlerine sahip DUT'lar için kullanışlıdır.

Dört alıcı mimarisi

İki bağlantı noktası arasında minimum geçiş ve UOSM gibi gelişmiş kalibrasyon

Kompakt güç merkezi

Küçük form faktöründe olağanüstü RF performansı

R&S®ZNH'nin taşınabilirliği ve az yer kaplaması onu saha ölçümleri için ideal kılar.

R&S®ZNH ayrıca aşağıdaki özelliklerle yüksek performans sunar:

Çok çeşitli uygulamaları desteklemek için 30 kHz ila 4/8/18/26,5 GHz'lik geniş frekans aralığı

Büyük seviye değişimlerini ölçmek için 100 dB'ye (tip.) varan yüksek dinamik aralık

0,0015 dB ila 0,0040 dB (tip.) arasında düşük iz gürültü büyüklüğü (RMS) ve 0,02° ila 0,04° (tipik) arasında düşük iz gürültü fazı (RMS) sayesinde son derece hassas

Her iki bağlantı noktasında da 0 dB'den 15 dB'ye kadar 5 dB'lik adımlarla ayarlanabilen dahili alıcı adım zayıflatıcı

Alıcı adımı zayıflatıcı

Analizörü aşırı yüklemeye karşı koruyan port giriş güç aralığının doğrusallığını artırır.

Çalıştırılması basit

Üstün kullanıcı deneyimi için çoklu dokunmatik ekran, uzaktan kumanda ve ölçüm sihirbazı

Çoklu dokunmatik ekran, akıllı telefonlarda bulunan standart kıstırma ve yakınlaştırma işlevini sunar. R&S®ZNH, tipik telefon kontrol hareketlerini destekleyerek kullanıcıların kendilerini evlerinde hissetmelerine yardımcı olur. Operatörler cihaza doğrudan erişemeseler bile sorunsuz çalışma için ücretsiz PC, Android ve iOS uzaktan kumanda uygulamaları mevcuttur. Ayrıca ölçüm sihirbazı, otomatik test dizileriyle ölçümleri basitleştirmeye, test sürecini hızlandırmaya ve insan hatası olasılığını azaltmaya yardımcı olur.

Çoklu dokunma işlevi

Kapasitif dokunmatik ekran; sezgisel kullanım ve ekran kalibrasyonu gerekmez.

Basit konfigürasyon

Yapılandırmaya genel bakış menüsüyle basit ve hızlı kurulum

R&S®ZNH'de hem tuşlar hem de döner düğmenin yanı sıra dokunmatik ekran kontrolleri bulunur. Tuşlar geniş ve iyi aralıklıdır, eldiven giyerken kolay kullanım sağlar.

Kapasitif dokunmatik ekran yeni bir tür kullanıcı deneyimi sunar:

Ekrandaki öğelerle doğrudan etkileşim kurun

Menülere hızla erişin

Frekansı ve aralığı değiştirin

İşaretçileri ekle/taşı/sil

Ve dahası

Yapılandırmaya genel bakış menüsü, ölçüm ayarlarını yapılandırmak için gereken adımları azaltarak hızlı kurulum sağlar.

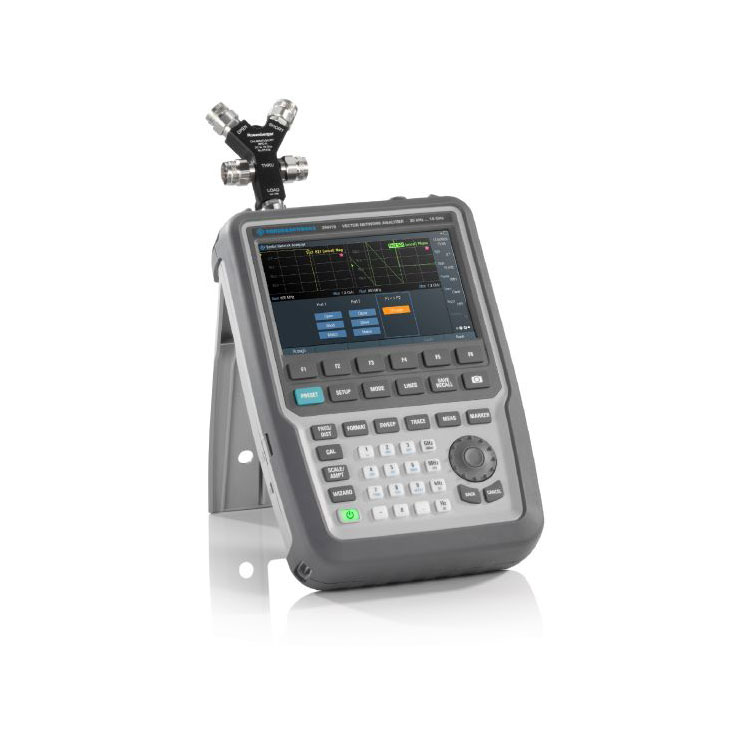

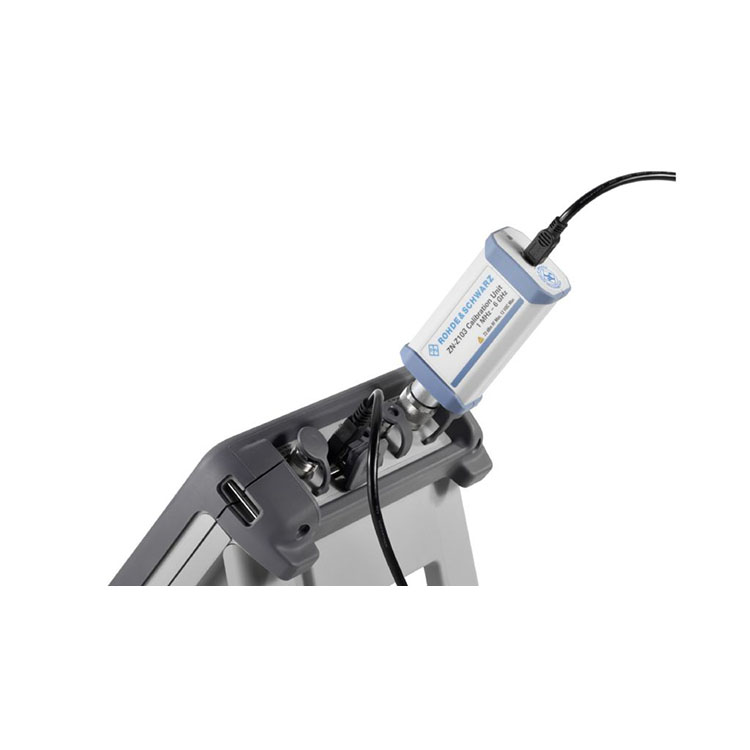

Esnek kalibrasyon

Kullanıcı tanımlı kalibrasyon dizileri esnek bir yaklaşım sağlar.

Değer katmak basit

Kapsamlı standart özellikler ve basit seçenek siparişi

R&S®ZNH ana ünitesi şunları içerir:

Arızaya olan mesafe ölçümleri

Tek portlu kablo kaybı ölçümleri

Yansıma ölçümü

İletim ölçümü

Dört S parametresi (S₁₁, S₁₂, S₂₁, S₂₂)

Ek işlevlere ihtiyaç duyulduğunda seçeneklerin sipariş edilmesi kolaydır. Tüm seçenekler şeffaf ve bağımsız olarak sipariş edilebilir, bu da sipariş sırasında hiçbir gizli maliyet veya karışıklık olmadığı anlamına gelir.

S-parametre ekranının istenilen formatta hızlı kurulumu.

Dört S parametresi ölçümü standart olarak sağlanır.
