R&S ZNB26 Vektör Ağ Analizörleri

R&S ZNB26 Vektör Ağ Analizörleri

Ana unsurlar

9 kHz'den 43,5 GHz'e kadar frekans aralığı

İki veya dört bağlantı noktası

140 dB'ye kadar geniş dinamik aralık

401 nokta için 4 ms'lik kısa tarama süreleri

98 dB'lik geniş güç tarama aralığı

RF performansı

En yüksek standartları karşılamak üzere tasarlandı

Özelleştirilmiş R&S ZNB26 Vektör Ağ Analizörlerini bizden satın alacağınızdan emin olabilirsiniz. R&S®ZNB alıcıları, yüksek güç işleme kapasitesini yüksek hassasiyet ve düşük iz gürültüsüyle birleştirir. R&S®ZNB ana ünitesi tipik olarak 140 dB dinamik aralığa sahiptir. R&S®ZNB8-B5x seçeneği, bağlantı noktaları arasındaki ölçümler için dinamik aralığı 150 dB'ye kadar genişletir. Analizör, çok düşük büyüklükte ve tipik olarak 0,01 dB/°C ve 0,15°/°C'den düşük faz kaymalarına sahip S parametrelerini ölçer.

Kalibre edilmiş bir R&S®ZNB, yeniden kalibrasyona gerek kalmadan birkaç gün boyunca hassas ölçümlere olanak tanır.

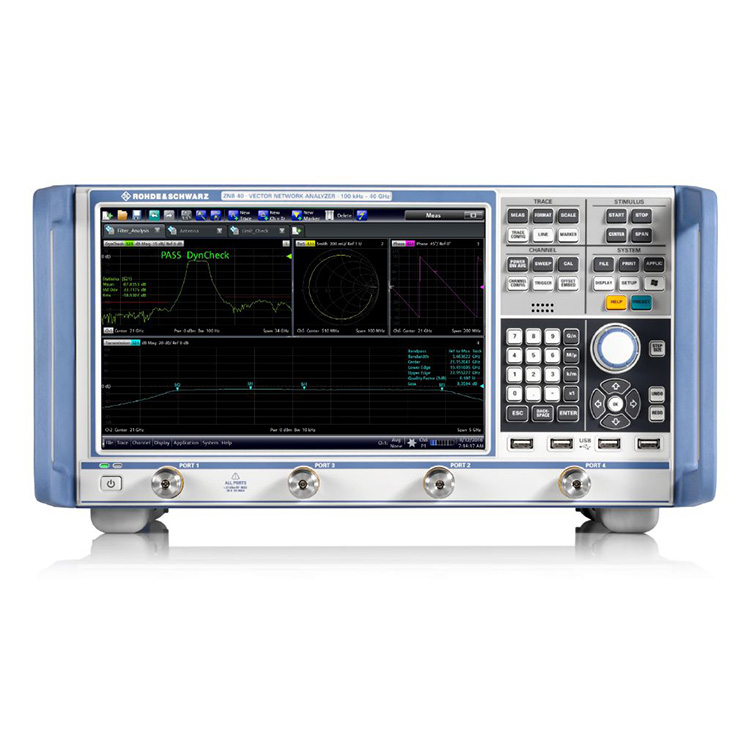

Dört bağlantı noktalı R&S®ZNB40.

Çok yönlü seçenekler

Aktif ve pasif RF bileşenlerinin uygun karakterizasyonu

R&S®ZNB, gömme/ayırma özellikleri, dengeli DUT karakterizasyonu için karma modlu S parametreleri ve esnek test kurulumu yapılandırması için yeniden tanımlanmış S parametreleri dahil olmak üzere birçok özellik ve seçenek sunar. Göz diyagramları, frekans dönüştürme ölçümleri ve iki bağımsız dahili jeneratör ile zaman alanı ölçüm seçenekleri de mevcuttur.

Üretimde yüksek verim

Hızlı ölçümler ve harici bileşenlerin kolay kontrolü

Hızlı sentezleyici yerleşme süreleri, R&S®ZNB'ye çok kısa ölçüm süreleri sağlar. Büyük IF bant genişlikleri hızlı örnekleme sürelerine olanak tanır. Ayrıca ekrana yüksek hızlı veri işleme ve denetleyiciye hızlı LAN veya IEC/IEEE veri aktarımı sağlar. Bölümlü tarama gibi özellikler ölçüm sürelerini daha da iyileştirir. Modüller veya harici parçalar, RFFE GPIO, GPIB ve işleyici I/O gibi entegre kontrol arayüzleriyle kolayca kontrol edilebilir.

RFFE GPIO arayüzünü yapılandırma menüsü.

Çok portlu ölçümler

48 porta kadar ölçümler

R&S®ZNB, çeşitli anahtar matrisleriyle birlikte 48 porta kadar modüllerde karmaşık ölçümler için kapsamlı bir çözümdür. Rohde & Schwarz'ın matrisleri, çok portlu bir DUT için tüm S parametrelerini belirlemek üzere tam çapraz çubuk ölçümleri sağlar. 24'e kadar bağlantı noktasına sahip otomatik kalibrasyon üniteleri, hızlı ve doğru kurulum kalibrasyonuna olanak tanır.

İki R&S®ZN-Z84 anahtar matrisine sahip R&S®ZNB.

Eksiksiz bir çözüm için aksesuarlar

Kalibrasyon, doğrulama ve çeşitli ölçümler için farklı aksesuarlar

Mekanik kalibrasyon ve doğrulama kitleri

Otomatik kalibrasyon üniteleri

Kabloları test edin

Tork anahtarı

R&S®NRP güç sensörü ailesini destekler

ve daha fazlası
