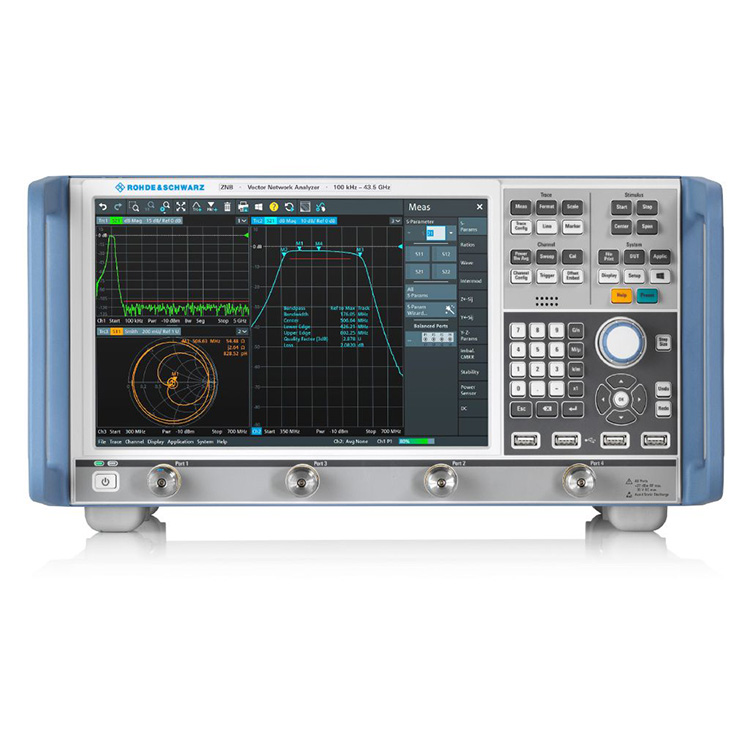

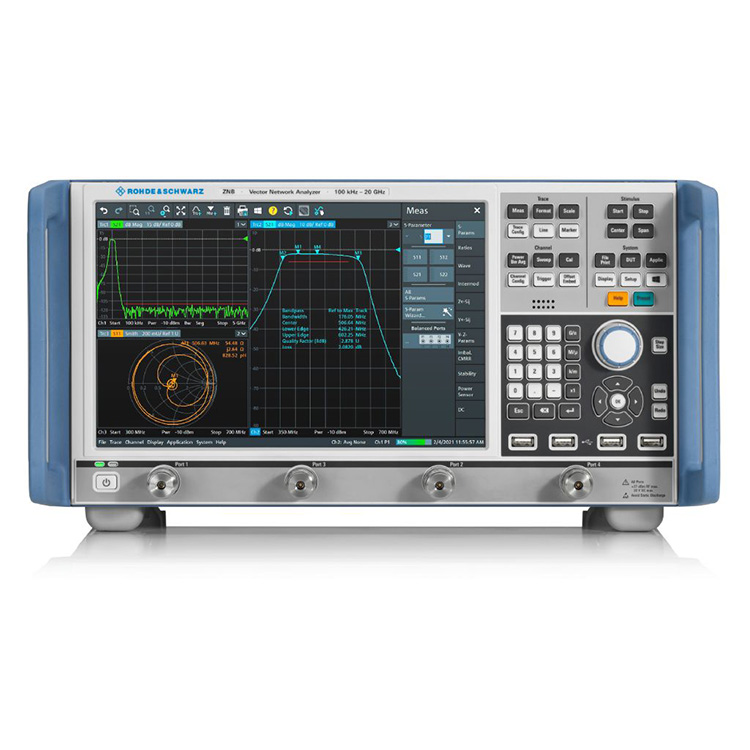

Profesyonel üretici olarak size R&S ZNB8 Vektör Ağ Analizörlerini sunmak istiyoruz. 9 kHz ila 4,5/8,5 GHz ve 100 kHz ila 20/26,5/40/43,5 GHz frekans aralıklarıyla ağ analizörleri, mobil radyo, elektronik ürünler, havacılık ve savunma uygulamaları için tasarlanmıştır ve ayrıca yüksek hızlı baskılı devre kartı tasarımı. R&S®ZNB, amplifikatörler, mikserler, filtreler ve kablolar gibi RF bileşenlerinin geliştirilmesi, üretimi ve servisi için idealdir.
| Modeller | Limanlar | Sıklık | Konektörler |
| R&S®ZNB8 Sipariş numarası 1334.3330.42 |
2 bağlantı noktası | 8 GHz | N (f) |
| R&S®ZNB8 Sipariş numarası 1334.3330.44 |
4 bağlantı noktası | 8 GHz | N (f) |
9 kHz'den 43,5 GHz'e kadar frekans aralığı
İki veya dört bağlantı noktası
140 dB'ye kadar geniş dinamik aralık
401 nokta için 4 ms'lik kısa tarama süreleri
98 dB'lik geniş güç tarama aralığı
En yüksek standartları karşılamak üzere tasarlandı
R&S®ZNB alıcıları, yüksek güç işleme kapasitesini yüksek hassasiyet ve düşük iz gürültüsüyle birleştirir. R&S®ZNB ana ünitesi tipik olarak 140 dB dinamik aralığa sahiptir. R&S®ZNB8-B5x seçeneği, bağlantı noktaları arasındaki ölçümler için dinamik aralığı 150 dB'ye kadar genişletir. Analizör, çok düşük büyüklükte ve tipik olarak 0,01 dB/°C ve 0,15°/°C'den düşük faz kaymalarına sahip S parametrelerini ölçer.
Kalibre edilmiş bir R&S®ZNB, yeniden kalibrasyona gerek kalmadan birkaç gün boyunca hassas ölçümlere olanak tanır.

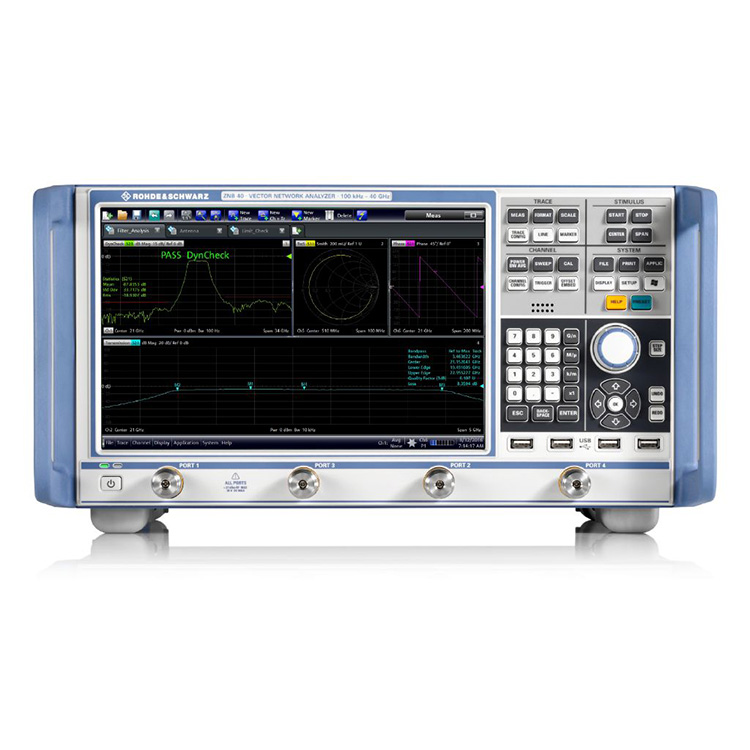

Dört bağlantı noktalı R&S®ZNB40.
Aktif ve pasif RF bileşenlerinin uygun karakterizasyonu
R&S®ZNB, gömme/ayırma özellikleri, dengeli DUT karakterizasyonu için karma modlu S parametreleri ve esnek test kurulumu yapılandırması için yeniden tanımlanmış S parametreleri dahil olmak üzere birçok özellik ve seçenek sunar. Göz diyagramları, frekans dönüştürme ölçümleri ve iki bağımsız dahili jeneratör ile zaman alanı ölçüm seçenekleri de mevcuttur.
Hızlı ölçümler ve harici bileşenlerin kolay kontrolü

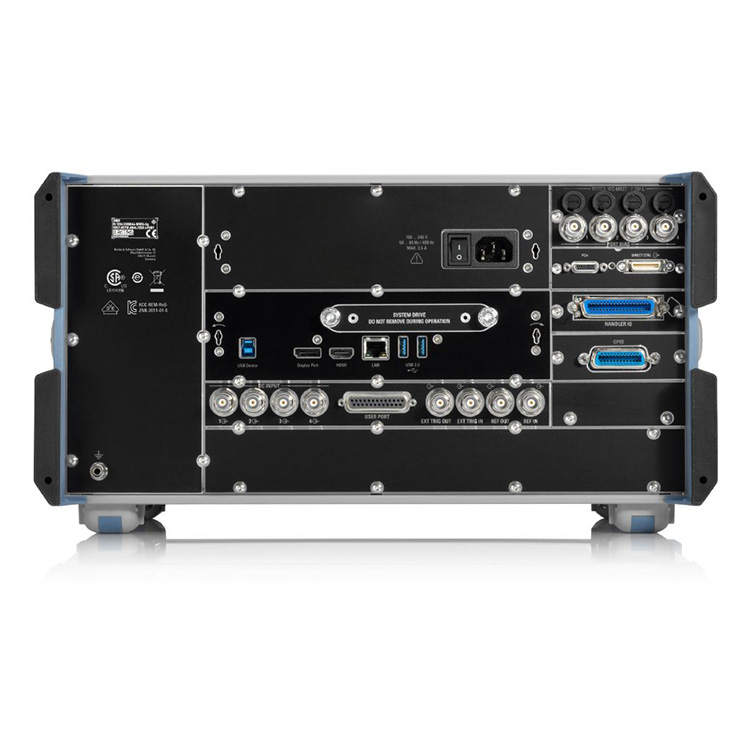

Hızlı sentezleyici yerleşme süreleri, R&S®ZNB'ye çok kısa ölçüm süreleri sağlar. Büyük IF bant genişlikleri hızlı örnekleme sürelerine olanak tanır. Ayrıca ekrana yüksek hızlı veri işleme ve denetleyiciye hızlı LAN veya IEC/IEEE veri aktarımı sağlar. Bölümlü tarama gibi özellikler ölçüm sürelerini daha da iyileştirir. Modüller veya harici parçalar, RFFE GPIO, GPIB ve işleyici I/O gibi entegre kontrol arayüzleriyle kolayca kontrol edilebilir.
RFFE GPIO arayüzünü yapılandırma menüsü.
48 porta kadar ölçümler
R&S®ZNB, çeşitli anahtar matrisleriyle birlikte 48 porta kadar modüllerde karmaşık ölçümler için kapsamlı bir çözümdür. Rohde & Schwarz'ın matrisleri, çok portlu bir DUT için tüm S parametrelerini belirlemek üzere tam çapraz çubuk ölçümleri sağlar. 24'e kadar bağlantı noktasına sahip otomatik kalibrasyon üniteleri, hızlı ve doğru kurulum kalibrasyonuna olanak tanır.
İki R&S®ZN-Z84 anahtar matrisine sahip R&S®ZNB.
Kalibrasyon, doğrulama ve çeşitli ölçümler için farklı aksesuarlar
Mekanik kalibrasyon ve doğrulama kitleri
Otomatik kalibrasyon üniteleri
Kabloları test edin
Tork anahtarı
R&S®NRP güç sensörü ailesini destekler
ve daha fazlası
